一、產品簡介
（K）FTP41Y型系列閥套式排污閥是一種新型排污截止閥。該閥門截止可靠，在高壓氣體介質的條件下，完全可以達到零泄漏，它采用了噴嘴與閥套開窗口的結構形式，可滿足管道裝置節流降壓直接排污。它具有密封可靠、開關輕便靈活、耐沖蝕、使用壽命長、節能效果明顯、節流排污功能顯著等優點。被廣泛使用在石油、天然氣管道集輸裝置的直接排污，是長線輸送石油、天然氣的專用閥門，也是最理想的閥門。
二、主要性能規范
| 型 號 |
FTP41Y |
普通型 |
|
KFTP41Y |
抗硫型 |
|
| 公稱通徑DN（mm） |
25~500 |
|
| 公稱壓力PN（Mpa） |
1.6~16.0 |
|
| 連接形式 |
法蘭連接 |
|
| 傳動方式 |
手動、氣動、電動 |
|
| 適用介質 |
石油、凈化天然氣、一般含硫天然氣、城市煤氣、水等。 |
|
| 介質溫度（℃） |
-40~250 |
|
三、主要零件材料
| 零件名稱 |
材料 |
零件名稱 |
材料 |
|
|
普通型 |
抗硫型 |
|||
|
閥芯 |
3Cr13 |
抗硫合金 |
閥體、閥蓋 |
WCB |
|
閥芯套 |
2Cr13 |
抗硫合金 |
填料 |
聚四氟乙烯 |
|
閥座 |
3Cr13 |
抗硫合金 |
硬密封 |
司太立合金 |
|
閥桿 |
2Cr13 |
抗硫合金 |
軟密封 |
氟橡膠 |
|
O型密封圈 |
氟橡膠 |
|||
四、主要規范和標準
| 序 號 |
代 號 |
名 稱 |
| 1 |
GB/T12220-1989 |
通用閥門 標志 |
| 2 |
GB/T12224-1989 |
鋼制閥門 一般要求 |
| 3 |
JB/T7928-1999 |
通用閥門 供貨要求 |
| 4 |
GB/T12229-1989 |
通用閥門 碳素鋼鑄件技術條件 |
| 5 |
GB/T13927-1992 |
通用閥門 壓力試驗 |
| 6 |
JB/T9092-1999 |
閥門的檢驗與試驗 |
| 7 |
GB/T9113.2-2000 |
凹凸面整體鋼制管法蘭 |
| 8 |
GB/T12241-1989 |
安全閥 一般要求 |
| 9 |
GB/T12242-1989 |
安全閥 性能試驗方法 |
| 10 |
GB/T12235-1989 |
通用閥門 法蘭連接鋼制截止閥和升降式止回閥 |
五、主要結構特點
1、密封可靠
閥芯、閥座采用硬軟雙質密封付，能做到在高壓氣體介質條件下的零泄漏，確保閥門的密封性能。
2、排污方便
排污結構設置在閥套斷開部位，可從閥體底部方便地清理閥體內積存的污物，排污快捷、方便。
3、開關靈活
由于閥芯開設平衡孔，大大減小了啟閉力矩，開關相當輕便靈活。
4、閥桿泄漏的救護
閥桿設有注脂閥，如果閥桿密封件出現損傷而引起泄漏時，可通過注脂閥注入密封脂，保證閥桿不泄漏，從而延長了閥桿的使用壽命。
5、使用壽命長
密封面避開了介質的直接沖刷，延長了使用壽命。

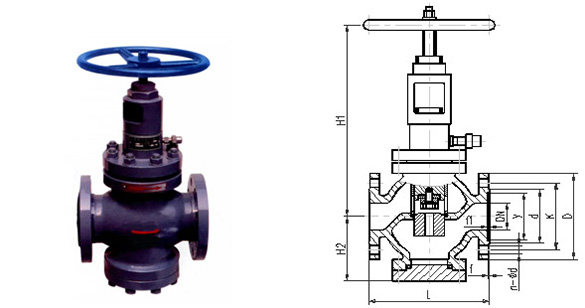

六、外形及主要尺寸
七、訂貨須知
（一）為了保證我公司提供的產品能滿足您的需求，請您在訂貨時盡可能說明下列內容：
1、閥門型號及規格
（1）閥門型號 （2）公稱通徑 （3）公稱壓力 （4）連接形式 （5）法蘭標準 （6）閥門結構長度
（7）驅動方式 a、手動 b、電動 c、氣動
2、輸送介質 （1）名稱 （2）成份 （3）工作溫度
3、使用環境及環境溫度
（二）您若有特殊要求，我公司還可為您特殊設計和制造。
（三）樣本中的數據有可能因產品的改進設計或更新換代而發生變化，具體情況您可向公司的銷售人員咨詢確認。
