一、產品簡介
（K）Z43X型系列管線閘閥是我公司為長線輸送石油、天然氣而專門設計的一種新型截止閥，該閥門改變了傳統密封方式采用了本公司的密封技術，即使在高壓氣體介質的條件下，密封也完全可以達到零泄漏。它具有密封可靠、耐沖蝕、開關輕便靈活、使用壽命長的優點，做為截止閥使用，被廣泛使用于石油、天然氣的管道輸送，是管道輸送石油、天然氣的專用閥門，也是最理想的閥門。
二、主要性能規范
|
型 號 |
Z43X |
普通型 |
|
KZ43X |
抗硫型 |
|
|
公稱通徑DN（mm） |
50~1000 |
|
|
公稱壓力PN（Mpa） |
1.6~20.0 |
|
|
連接形式 |
法蘭連接 |
|
|
傳動方式 |
手動、氣動、電動 |
|
|
適用介質 |
石油、凈化天然氣、一般含硫天然氣、城市煤氣、水等。 |
|
|
介質溫度（℃） |
-40~350 |
|
三、主要零件材料
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
|
普通型 |
抗硫型 |
|||
|
閥桿 |
合金結構鋼（表面抗蝕處理） |
不銹鋼、318鋼 |
閥體、閥蓋 |
WCB |
|
閘板 |
低合金結構鋼（表面抗蝕處理） |
不銹鋼（表面堆焊鈷基合金） |
閥體端蓋 |
WCB |
|
密封圈 |
四氫呋喃聚醚 |
氟橡膠 |
填充軟密封 |
填充四氟 |
|
O型密封圈 |
丁腈橡膠 |
氟橡膠 |
|
|
四、主要規范和標準
|
序 號 |
代 號 |
名 稱 |
|
1 |
GB/T12220-1989 |
通用閥門 標志 |
|
2 |
GB/T12224-1989 |
鋼制閥門 一般要求 |
|
3 |
JB/T7928-1999 |
通用閥門 供貨要求 |
|
4 |
GB/T12229-1989 |
通用閥門 碳素鋼鑄件技術條件 |
|
5 |
GB/T13927-1992 |
通用閥門 壓力試驗 |
|
6 |
JB/T9092-1999 |
閥門的檢驗與試驗 |
|
7 |
GB/T9113.2-2000 |
凹凸面整體鋼制管法蘭 |
|
8 |
GB/T12234-1989 |
通用閥門 法蘭和對焊連接鋼制閘閥 |
|
9 |
JB/T5298-1991 |
管線用鋼制平板閘閥 |
五、主要結構特點
1、開關靈活
閥門的手動裝置采用絲杠絲母直動式手動裝置，開關輕便靈活。
2、密封可靠
閥門密封采用了本公司的密封技術，即使在高壓氣體介質的條件下，密封也完全可以達到零泄漏，密封可靠。
3、閥桿泄漏的救護
閥桿設有注脂閥，如果閥桿密封件出現損傷而引起泄漏時，可通過注脂閥注入密封脂，保證閥桿不泄漏，從而延長了閥桿的使用壽命。
4、使用壽命長
閥門密封采用了本公司的密封技術，既能使閥門密封可靠，又延長了閥門的使用壽命。

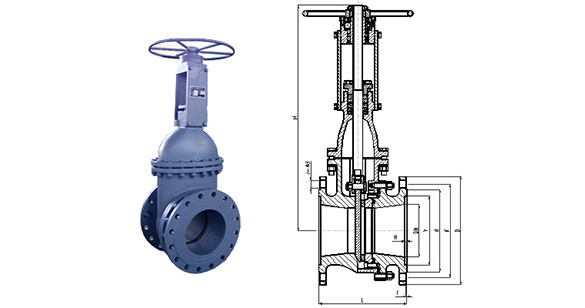

六、外形及主要尺寸
